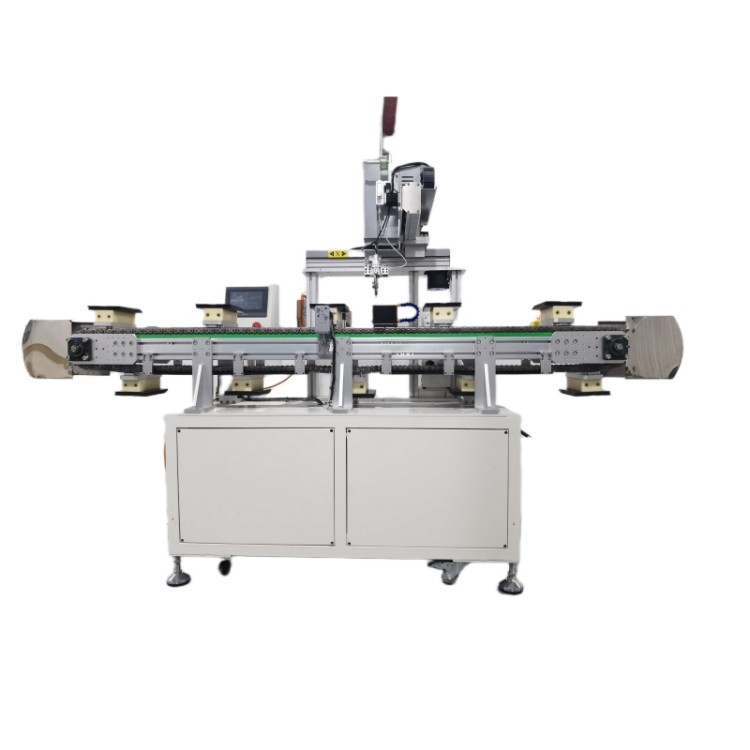

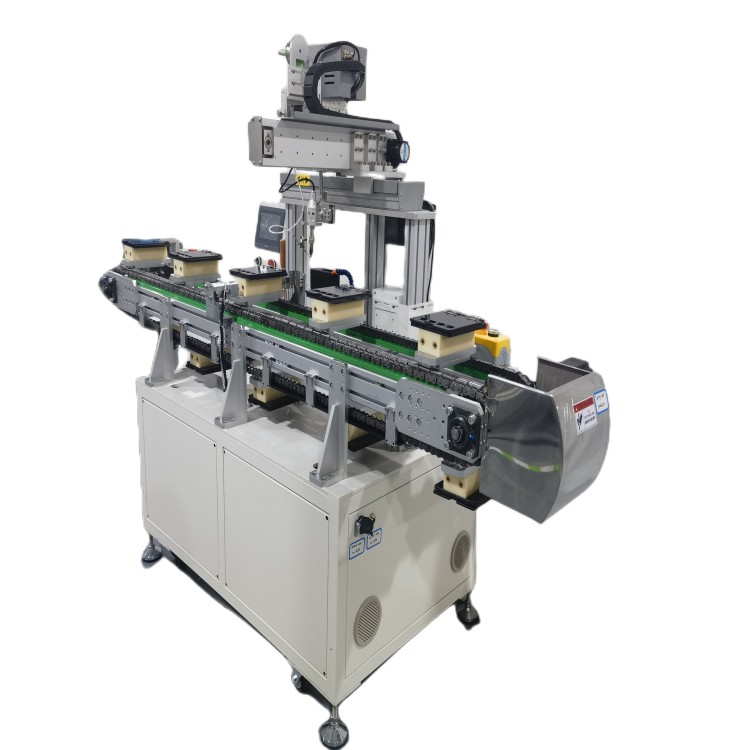

博贝多工位在线式自动焊锡设备,PCBA自动焊锡机

博贝在线式非标定制焊锡机,搭配自动输送系统,可以同时输送多个产品,节省产品放置时间,提供效率。

1、内含BASIC 解译器,简单的编程方式,直接手柄示教,可以直接输入焊点坐标,也可示教焊点位置,可再现焊点位置坐标。

2、采用多轴机械手及先进运动控制算法进行联动,模拟人手加锡动作,有效提高烙铁头的定位精度。

3、程序内置多维度的焊锡方式,可点焊,拖焊,全部工艺参数可由用户自行设定,可模拟人手的各种高难度和微焊锡工艺。

4、具手控出锡功能。

服务热线:
186 1727 9323 立即咨询

博贝多工位在线式自动焊锡设备,PCBA自动焊锡机

  • 详情说明

  • 产品参数

配置

  ◆ 四轴焊接机单Y工作平台
  ◆ 手持式示教编程器
  ◆ 破锡控制器
  ◆ 焊笔组件
  ◆ 焊咀
  ◆ 出锡组件
  ◆ 烟雾净化过滤系统(选配)
  ◆ 驱动方式:X/Y/Z/R 四轴微步进马达
  ◆ 解析能力:X/Y/Z 三轴0.02mm:
  ◆ 控制方式:PTP点对点,CP连续路径教导控制,可反复教导。
  ◆ 输出/输入:4 点输入,4点输出
  ◆ 机械尺寸(约):W560xD580xH800
  ◆ 机械重量:100kg
产品性能
  1、DH-T3311自动焊锡机内含BASIC 解译器,简单的编程方式,直接手柄示教,可以直接输入焊点坐标,也可示教焊点位置,可再现焊点位置坐标。
  2、采用多轴机械手及先进运动控制算法进行联动,模拟人手加锡动作,有效提高烙铁头的定位精度。
  3、程序内置多维度的焊锡方式,可点焊,拖焊,全部工艺参数可由用户自行设定,可模拟人手的各种高难度和微焊锡工艺。
  4、具有手控出锡功能。
​​​​型号BBA-3312R
电源110/220V AC
温控台功率/机台功率150W/350W
加热温度范围50℃ ~ 500℃(工作模式选择)
机台轴数3轴
可移动动范围X 轴300mm
Y 轴300mm
Z 轴100mm

移动动速度(最快X 轴500 mm/sec
Y 轴500 mm/sec
Z 轴500 mm/sec
重复精度X 轴±0.02 mm
Y 轴
Z 轴
示教文件容量最多999个文件,单文件最多1000个点
适用锡丝直径0.4、0.5、0.6、0.8、1.0、1.2、1.6 (mm)
注:特殊尺寸的行程、锡丝直径、速度可以定制。
注:可选配伺服电机、精密滚珠丝杆搭载的运动平台。
